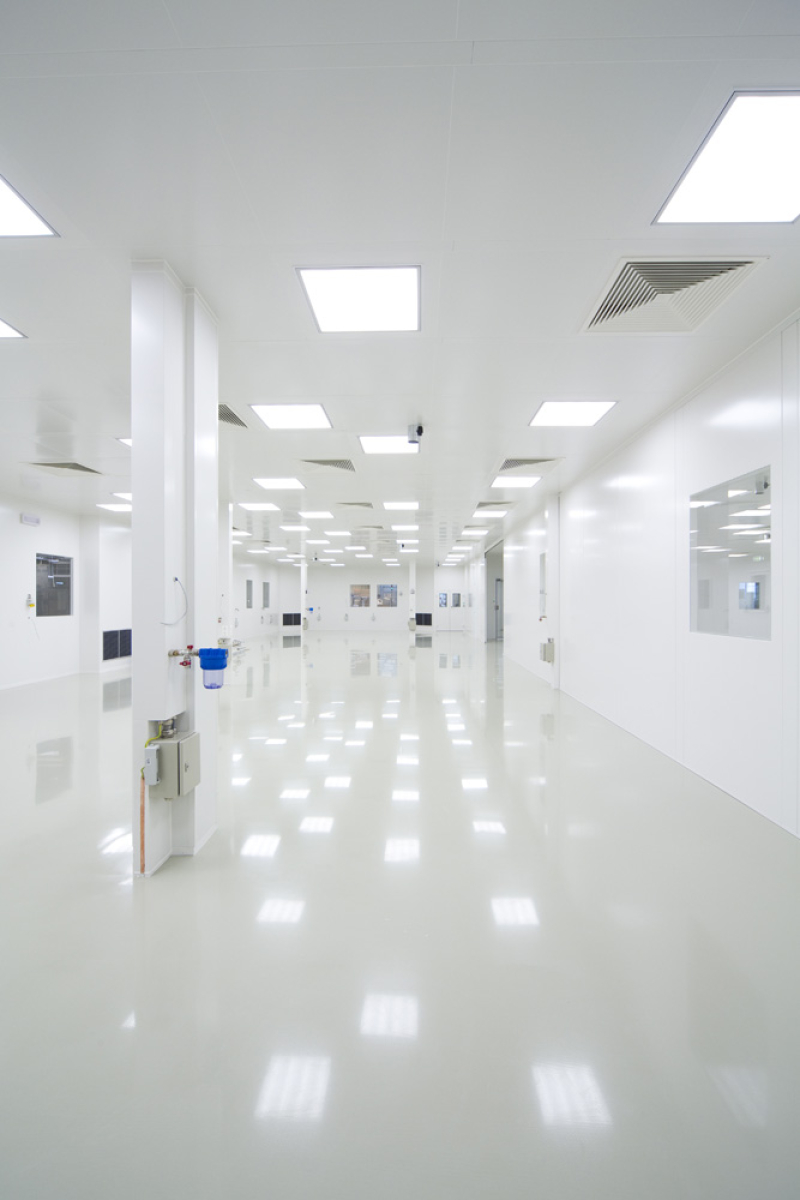

Mi az a tisztatér?
A tisztatér olyan szabályozott környezetű helyiség vagy
helyiségcsoport, amelyben a levegőben található részecskék
mennyiségét, valamint az egyéb környezeti paramétereket
meghatározott határértékek között tartják.
A tisztatér célja, hogy a gyártási vagy technológiai folyamat
számára stabil és ellenőrzött környezetet biztosítson.
A követelményektől függően nemcsak a levegő tisztasága,
hanem például a hőmérséklet, a páratartalom, a
nyomáskülönbségek és a légcsere is szabályozott lehet.
A megfelelően működő tisztatér ezért nem egyetlen
berendezésből vagy építészeti megoldásból áll. A helyiség
határoló szerkezetei, a falak, mennyezetek, ajtók és
anyagátadók, valamint a légtechnikai és HVAC rendszerek
összehangolt rendszerként működnek.
A tisztaterek kialakítása számos iparágban szükséges lehet,
többek között a gyógyszeriparban, az egészségügyben,
az elektronikai és félvezetőiparban, az élelmiszeriparban,
valamint különböző ipari és kutatási alkalmazásokban.
A szükséges tisztasági szintet mindig az adott technológia
és folyamat követelményei határozzák meg.
Tisztasági osztályok
A tisztatér kialakítását mindig az adott technológia
és a szükséges környezeti feltételek határozzák meg.
A tisztasági osztály kiválasztása ezért a technológiai
folyamat és az üzemeltetési követelmények alapján történik.
ISO 5Nagyon magas tisztasági követelményeket igénylő alkalmazásokhoz.
ISO 6Magas tisztaságú, szabályozott környezetekhez.
ISO 7Számos ipari és technológiai tisztatéri alkalmazás jellemző tisztasági szintje.
ISO 8Szabályozott környezetet igénylő ipari alkalmazásokhoz.
Tisztatéri falrendszerek
A tisztatéri falrendszer a szabályozott környezet egyik
alapvető építészeti eleme. Meghatározza a helyiségek
határolását, a tisztíthatóságot, a légzárást, valamint
lehetőséget biztosít a gépészeti és elektromos rendszerek
integrálására.
Moduláris, egyedileg tervezett és gyártott falrendszereinket az adott projekt
követelményeihez igazítva alakítjuk ki, figyelembe véve
a tisztíthatóságot, a felületi kialakítást, a légzárást,
a gépészeti és elektromos csatlakozásokat, valamint
a hosszú távú üzemeltetést.
A rendszer kialakítása magában foglalhatja:
- ásványgyapot szigetelésű szendvicspaneles tisztatéri falakat,
- gipszkarton merevítésű falburkolati rendszereket,
- panelkapcsolatokat és csomópontokat,
- fal–mennyezet és fal–padló csatlakozásokat,
- beépített ablakokat és egyéb falba integrált elemeket,
- kijelzők, nyomásmérők és egyéb gépészeti elemek integrációját,
- szükség esetén falmerevítéseket és egyedi szerkezeti kialakításokat.
Tisztatéri fal
Moduláris tisztatéri falrendszer egyedi
panelkapcsolatokkal, csomópontokkal és integrált
épületgépészeti elemekkel.
Tisztatéri falburkolat
Falburkolati panelek, csatlakozási részletek és
egyedi szerkezeti kialakítások a projekt
követelményeihez igazítva.
Tisztatéri álmennyezet rendszerek
A tisztatéri álmennyezeti rendszerek a helyiségek
építészeti kialakítása mellett a gépészeti terek
és a karbantartási feladatok igényeihez is igazíthatók.
Nem járható álmennyezet
Könnyű, moduláris tisztatéri álmennyezeti rendszer
a különböző technológiai és gépészeti kialakításokhoz.
Járható álmennyezet
Járható, nagy teherbírású tisztatéri álmennyezeti
rendszer a gépészeti terek és karbantartási
feladatok igényeihez igazítva.
Tisztatéri ajtók
A tisztatéri ajtók kialakításánál a légzárás,
a könnyű tisztíthatóság és a megbízható,
hosszú távú működés egyaránt fontos szempont.
A különböző technológiai és forgalmi igényekhez
igazodva egyszárnyú, kétszárnyú és tolóajtós
megoldások is kialakíthatók.
Tisztatéri ajtórendszerek
Egyszárnyú, kétszárnyú és tolóajtók különböző
tisztatéri alkalmazásokhoz, a helyiség kialakításához
és a technológiai követelményekhez igazítva.
Anyagátadók
A tisztatéri anyagátadók lehetővé teszik az anyagok
ellenőrzött továbbítását a különböző tisztasági
fokozatú helyiségek között anélkül, hogy a személyi
közlekedéshez hasonlóan meg kellene bontani a
helyiségek szabályozott környezetét.
A kialakítás a technológiai folyamatokhoz,
a rendelkezésre álló helyhez és a tisztatéri
követelményekhez igazítható.
Tisztatéri anyagátadók
Különböző méretű és kialakítású anyagátadók
a technológiai folyamatok és a tisztatéri
követelmények figyelembevételével.
Légzuhany
A légzuhany a tisztatérbe belépő személyek ruhájáról
a részecskék eltávolítására szolgál.
Olyan tisztatéri helyiségek közé lehet beépíteni zsilipként,
ahol egy alacsonyabb tisztasági osztályú helyiségből egy
magasabb tisztasági osztályú helyiségbe szeretnének belépni.
Használatos olyan esetekben is, amikor el akarják kerülni,
hogy a tisztatérben dolgozó ember veszélyes anyagot hozzon
ki a térből.
A légzuhany ajtajai üvegezettek, elektromosan össze vannak
reteszelve, ezzel elkerülve a véletlen nyitást működés közben.
A tisztítási folyamat belépés után automatikusan elindul.
A bent tartózkodó személyről nagy sebességű, HEPA szűrőn át
vezetett, recirkuláltatott levegő távolítja el a részecskéket.
Tisztatéri légzuhany
A légzuhany ellenőrzött környezetet biztosít a
tisztatérbe történő belépés előtt, valamint szükség
esetén a szennyezett anyagok tisztatérből történő
kijutásának megakadályozását is segíti.
Belső méret: 800 × 1000 × 2000 mm
(szé × mé × ma)
Külső méret: 1330 × 1120 × 2086 mm
Komplex tisztatéri megoldások

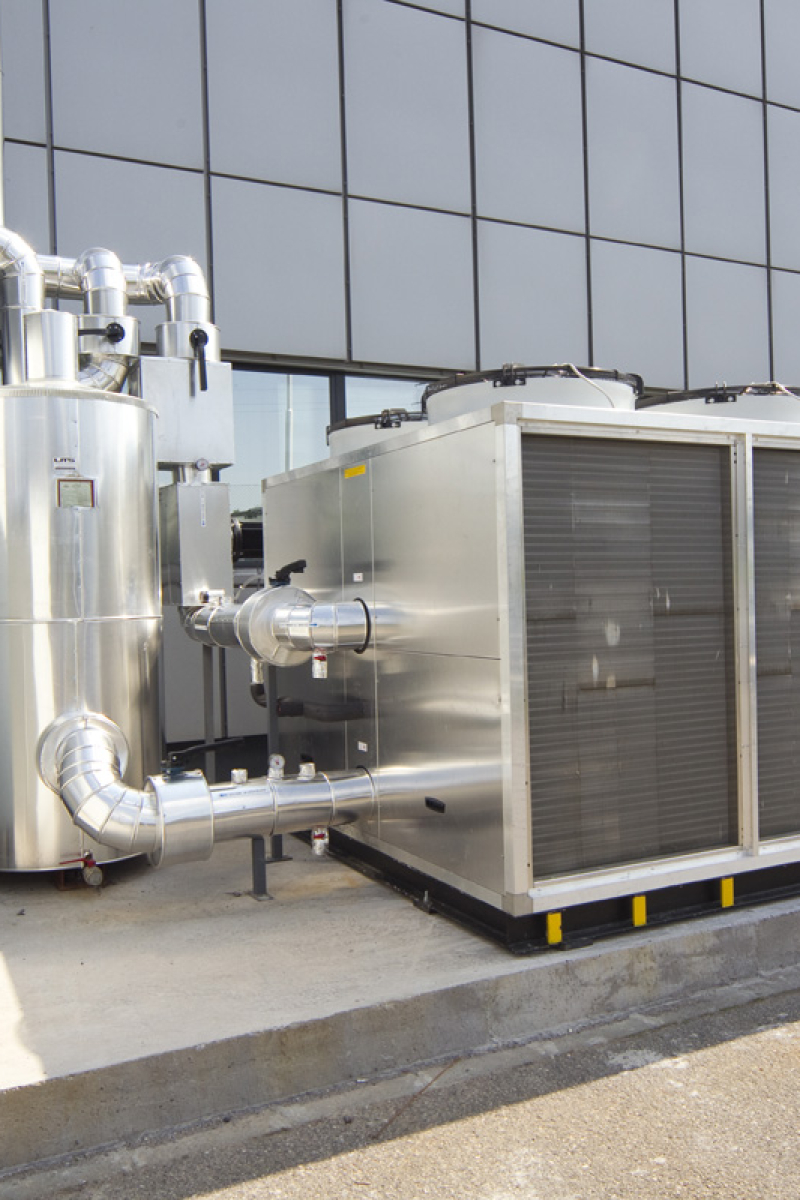

A tisztatér és a gépészet együtt alkot működő rendszert.
A tisztatéri építészetet és a gépészeti rendszereket
egységben kezeljük, hogy a megvalósult rendszer
műszakilag összehangoltan és a technológiai igényeknek
megfelelően működjön.
Tervezés
Kivitelezés
Beszabályozás
Validálás
Átadás
Szerviz és karbantartás
Komplex tisztatéri megoldásra van szüksége?
Ha tisztatéri vagy szabályozott környezet kialakítását
tervezi, vegye fel velünk a kapcsolatot. A projekt
követelményeinek megismerése után közösen határozzuk meg
a megfelelő műszaki megoldást.
